LCO-350
I.C.T
| Količina: | |
|---|---|
| ICT PCB stroj za lasersko rezanje
Industrija polprevodnikov deluje s strogimi tolerancami. Plošče prispejo v sponkah. Laserski rezalni stroj PCB jih vzame naravnost iz nakladalnika. Dva laserja režeta hkrati. Ločujejo plošče brez dotika materiala. Sistem prebere vsako oznako in se prilagodi vsakemu premiku. Dobre deske se premaknejo na pladnje. Odpadki odpadejo. Tovarne v Maleziji so to linijo začele lani, potem ko so inženirji končali zadnja preverjanja. Postopek ostane enakomeren od prve plošče do zadnjega pladnja. Debelina ostane pod 1,5 mm. Hitrost se drži pri dvesto milimetrih na sekundo. Natančnost ostaja znotraj plus ali minus 0,025 mm. Operaterji gledajo na zaslon in ohranjajo prosto linijo. Nihče ne stoji in čaka. Celoten tok ustreza kateri koli celotni proizvodni postavitvi. To je stroj, ki ohranja visoko polprevodniško moč in nizko raven napak.
| Ključne značilnosti v podrobnostih
PCB laserski rezalni stroj deluje z dvema 35 W zelenima laserjema, ki režeta s hitrostjo več kot dvesto milimetrov na sekundo. Natančnost pozicioniranja doseže plus ali minus 0,005 mm, medtem ko dvojna platforma ohranja eno stran obremenitve, medtem ko druga reže. CCD sistem s tribarvno svetlobo najde vsako optično točko in samodejno izračuna razširitev. Bere kode QR do devetnajst števk in brez odlašanja pošilja podatke MŠŠ. Vakuumska adsorpcija in lasersko odstranjevanje prahu ohranjata območje čisto. Varnostna vrata se med delovanjem zaklenejo, antistatični material pa prekrije vse površine znotraj tridesetih centimetrov. Nakladalnik shrani več okvirjev in podaja plošče eno za drugo ali skupaj. Enota za postavitev skenira velikost in kodo, nato zloži polne pladnje, medtem ko zahteva prazne. Napeljave po meri se natančno ujemajo z vsakim izdelkom. Celotna nastavitev izpolnjuje stroga pravila o čistosti polprevodnikov in deluje brez dodatnega dela.
| Specifikacija
| Predmet | LCO-350 |
| Vrsta laserja | Zeleni laser |
| Laserska moč | 35 W |
| Razpon platforme | Dvojna miza 300*300 mm |
| Prilagodi se debelini izdelka (mm) | MAX1,5 mm |
| Največja hitrost platforme | 1000 m/s |
| Največja rezalna hitrost (mm/s) | ≥200 mm |
| Natančnost pozicioniranja | ±0,005 mm |
| Ponovljivost | ±0,005 mm |
| Natančnost rezanja | ± 0,025 mm |
| Moč | AC220V/50Hz, 3KW |
| Teža | 3200KG |
| Dimensions | D1600*Š1300*V1800 mm |
| Komplementarna polprevodniška oprema
Tovarne polprevodnikov potrebujejo več kot en stroj. Laserski rezalni stroj PCB najbolje deluje z naprednim nakladalnikom, ki samodejno shranjuje okvirje sponk in podaja plošče. Servo motorji krmilijo vsako dvigalo, tako da različne velikosti delujejo brez menjave. Po rezanju stroj za samodejno polaganje PCBA/IC skenira vsako ploščo in v pladnje položi le dobre dele, medtem ko gre NG kosi na stran. Offline laserski stroj za rezanje PCB je pripravljen za manjše serije ali posebne prototipe. Tekoči trakovi in postaje AOI povezujejo vse v eno gladko linijo. IKT dobavlja celoten nabor, tako da se tovarne izognejo mešanju blagovnih znamk. Nakladalnik, spletni rezalnik in namestitvena enota imajo enako višino in komunikacijski standard. Inženirji prilagodijo vsak kos obstoječi postavitvi stranke. Rezultat je ena linija, ki poteka od neobdelane plošče do končnega pladnja brez vrzeli ali dodatnega ravnanja.
| Video o uspehu stranke

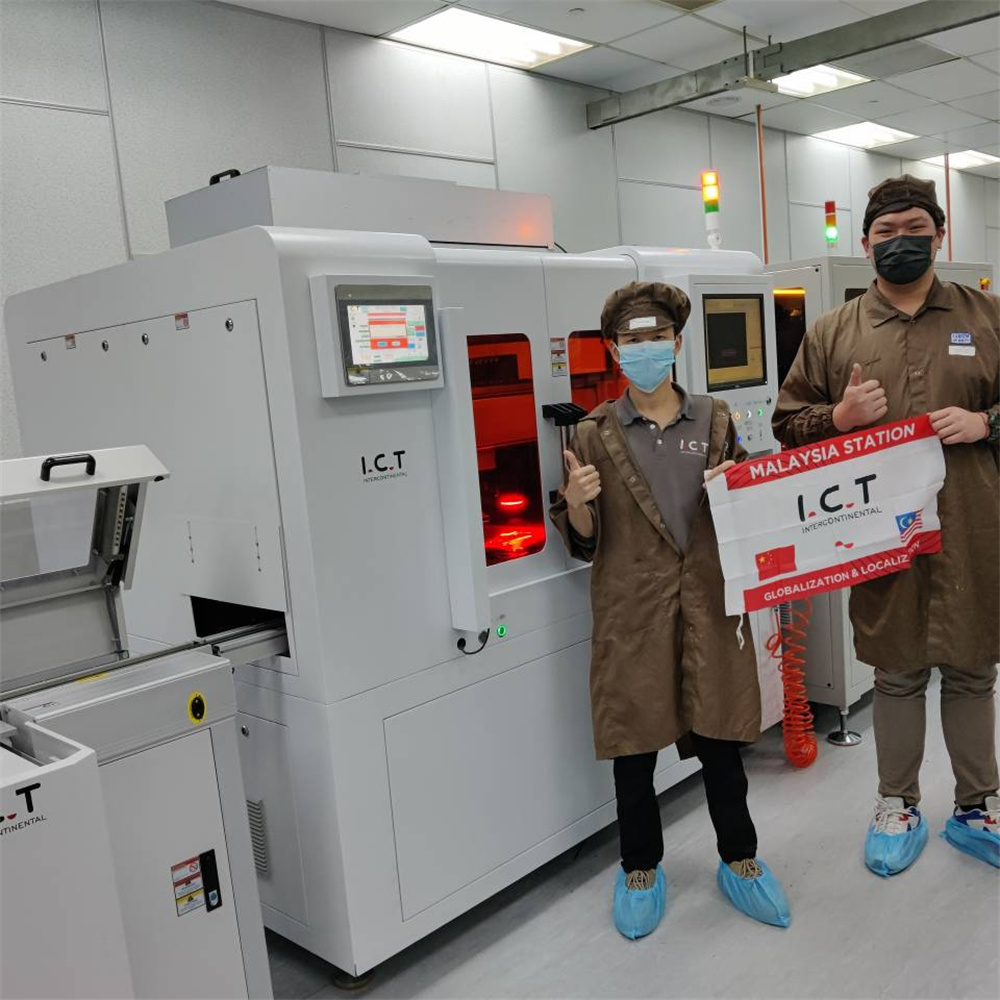

Lansko leto je tovarna polprevodnikov v Maleziji potrebovala hitrejše ločevanje plošč. ICT je dobavil celotno linijo, ki je vključevala nakladalnik, stroj za lasersko rezanje PCB in enoto za postavitev. Inženirji so prileteli in ostali, dokler ni vsaka postaja delovala natančno po načrtih. Odpravili so napake na dvojnih laserjih in usposobili ekipo za sistem za vid. Operaterji so se naučili nalagati okvirje in brati podatke MES. Prve deske so se premikale od nakladalnika do reza do pladnja brez ustavljanja. Robovi so ostali gladki. Napake so takoj odpadle. Linija je dosegla dnevne cilje že od začetka. Menedžerji so opazovali rast proizvodnje in zmanjšanje delovnih ur. Inženirjem so povedali, da oprema popolnoma ustreza njihovemu procesu. Celotna namestitev je trajala le nekaj dni, ko so prispeli zaboji. Danes tovarna zanesljivo deluje v treh izmenah. Uspeh je prišel zaradi skrbnega načrtovanja in podpore pacientom na kraju samem.
| Storitve in podpora pri usposabljanju
IKT gradi celovite tovarniške rešitve, ki trajajo. Naše ekipe pridejo s strojem za lasersko rezanje PCB in ostanejo, dokler celotna linija ne deluje brez težav. Dvajset inženirjev potuje kamor koli po svetu, da opravijo namestitev, odpravljanje napak in popolno usposabljanje operaterjev. Učijo jih vsakodnevnih pregledov, hitrih prilagoditev in dolgoročnega vzdrževanja, tako da linija ostaja produktivna leto za letom. Ko tovarne dodajo nove izdelke, se vrne ista ekipa, da optimizira proces. Podpora na daljavo odgovori na vprašanja še isti dan. Redni pregledi ohranjajo visoke donose in nizke čase izpadov. Storitev zajema vsak stroj v liniji, ne le eno enoto. Stranke prejmejo jasne priročnike, sezname rezervnih delov in poti nadgradnje. Ta popolna podpora omogoča tovarnam polprevodnikov, da se namesto na skrbi za opremo osredotočijo na lastno rast. Cilj je stalna proizvodnja in nič presenečenj za vsakega partnerja, ki mu služimo.
| Izjave strank
Stranke podjetja Semiconductor jasno govorijo o svojih izkušnjah z Inženirji IKT so prispeli v Malezijo pripravljeni na delo in ostali, dokler linija ni delovala brezhibno. Usposabljanje je bilo jasno in potrpežljivo. Laserski stroj za rezanje PCB po namestitvi deluje brez ustavljanja. Plošče so vsakič dosegle pladnje s čistimi robovi. Številni menedžerji so opazili trdno embalažo, ki je zaščitila vsako komponento med pošiljanjem. Ko se je pojavilo vprašanje, je odgovor prišel še isti dan. Tovarniške ekipe pravijo, da celotna linija zdaj izpolnjuje cilje z manj dela. Cenijo podporo, ki pokriva celoten postopek od nalaganja do končnega pladnja. Komentarji ponavljajo isto točko: oprema deluje, kot je bilo obljubljeno, in ljudje, ki stojijo za njo, držijo svojo besedo. To zaupanje je raslo v mesecih ustaljenega vsakodnevnega delovanja v več izmenah.
| Certifikati in standardi
IKT izpolnjuje vse standarde, ki jih zahtevajo tovarne polprevodnikov. PCB laserski rezalni stroj ima oznako CE za varno delovanje v Evropi. Skladnost z RoHS zagotavlja, da materiali ostanejo okolju prijazni. Certifikat ISO9001 zajema celoten proces načrtovanja in proizvodnje od začetka do konca. Številni patenti ščitijo dvojni laserski sistem, programsko opremo za vid in samodejno ravnanje s pladnji. Neodvisne revizije potrjujejo, da vsaka podrobnost ostaja aktualna. Stranke prejmejo celoten komplet dokumentov z vsako pošiljko. Ti certifikati podpirajo nemoten uvoz in dolgoročno uporabo v kateri koli državi. Enak sistem kakovosti velja za nakladalnik, stroj za polaganje in vsako drugo enoto v liniji. Tovarne vedo, da je oprema, ki jo prejmejo, prestala vse zahtevane preizkuse. Ta raven dokaza daje popolno zaupanje v dnevno proizvodnjo.
| O IKT podjetju in tovarni
ICT deluje kot popoln partner v proizvodnji elektronike z več kot petindvajsetletnimi izkušnjami. Dvanajst tisoč kvadratnih metrov velika tovarna v Dongguanu skrbi za lastne raziskave, proizvodnjo in stroga testiranja. Devetinosemdeset članov ekipe, vključno z dvajsetimi poklicnimi inženirji, dela skupaj vsak dan. Oskrbovali smo več kot tisoč šeststo strank v dvainsedemdesetih državah in število vsako leto raste. Vsak stroj za lasersko rezanje PCB prestane več pregledov, preden zapusti vrata. Podjetje pomaga tovarnam načrtovati, namestiti, usposobiti in izboljšati celotne linije od prve risbe do celotne proizvodnje. Naša lastna razvojna ekipa in sistem kakovosti skrbita za aktualnost rešitev. Stranke prejmejo enega zanesljivega partnerja za celoten proces. Poudarek ostaja na dolgoročnem uspehu. Ta pristop omogoča izdelovalcem polprevodnikov, da gradijo ali nadgrajujejo svoje obrate z zaupanjem in stabilnimi rezultati.
